일반철도

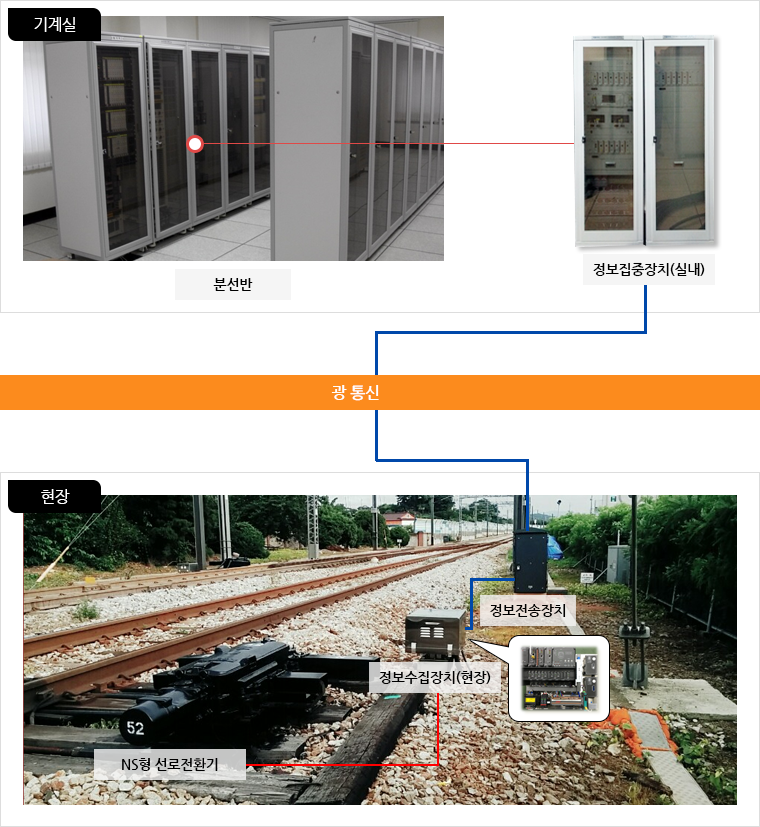

선로전환기(NS형) 기능감시시스템
선로전환기(NS형) 및 밀착검지기의 동작 상태를 실시간으로 감시하는 시스템(일반철도)
정보수집장치(실내)
① 광분배함
광케이블 접속
② 광스위치
기계실과 현장의 광 통신을 연결해 주는 장치
③ 전원모듈
정보수집부, 데이터통합부, 검측센서 전원 공급
(DC24V, DC±15V)
④ 정보수집부
계전기실 검측정보 수집
⑤ 데이터통합부(DIM)
정보수집부(현장,실내)의 정보 수집 및
데이터집중장치로 전송
⑥ 검측센서
표시 전압/전류, 제어전압 검측 센서
⑦ 입력단자대
검측항목 입력 단자대(퓨즈내장)
정보전송장치

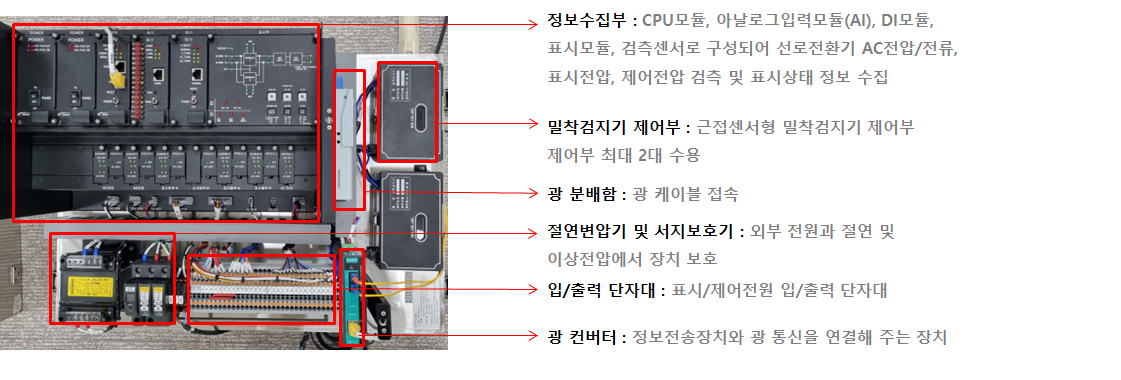

정보수집장치(현장)
